首页 » 虫窝销售专区 » ThinkPad 行情交流 » 关于X200 和X201 腕托的那点破事 （X201想不要触摸板简单易行，X200想要触摸板就悲剧咯...）
qiqiji - 2010/4/11 1:26:00
大家都知道 X201 大多数机型都带触摸板，如图

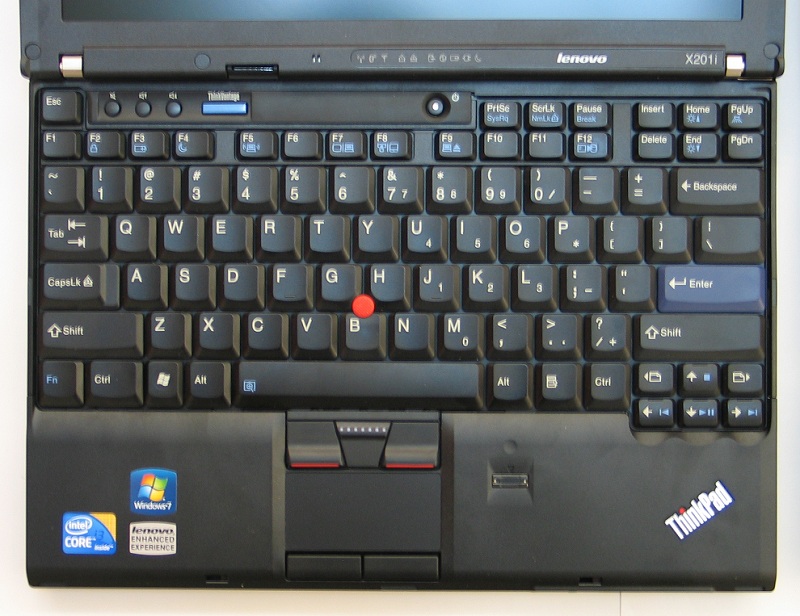

带触摸板的X201


那么很多人会问，如果我不喜欢触摸板，能否用X200 不带触摸板的腕托更换上去呢。
看了下面的2张图，你就会知道，单纯更换腕托是不行的，排线接口不通用

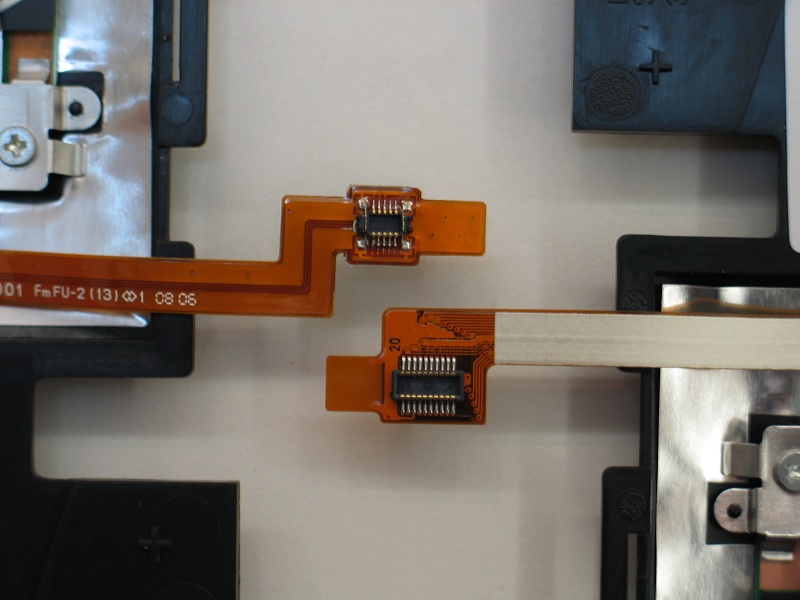

上面是X201腕托，下面是X200腕托


x200腕托接口是10针，x201是18针


难道就没办法了吗？不！完全可以！
仔细研究一下你就会发现，最终目的是可以实现的，只需一把螺丝刀，不需要做任何破坏性改动，也就不会影响保修。

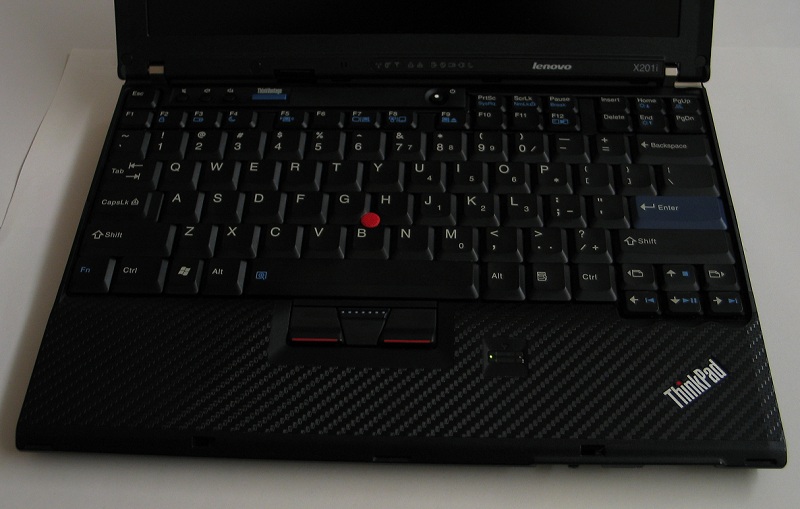

先看最终效果。X200腕托+X201冷开机指纹+X201机器 的怪异组合。

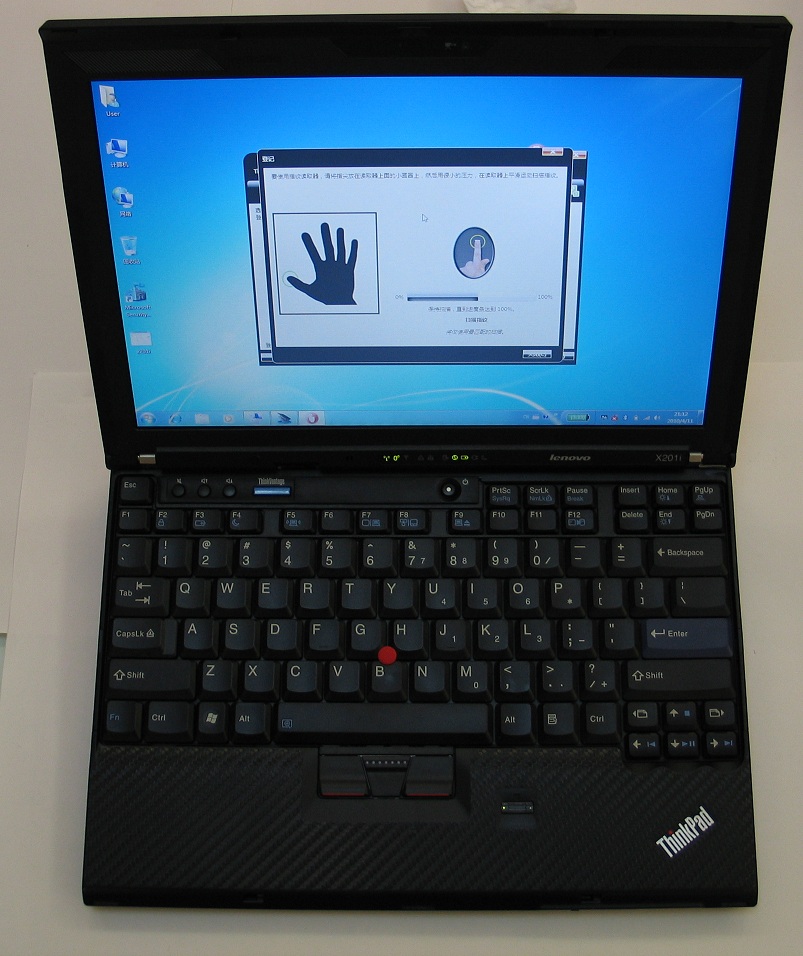

软件可以正常设置


指纹冷开机的绿色LED指示灯


怎么弄呢？其实很简单，把X201 和X200 腕托上的指纹都拆了，拆X201 指纹的时候注意，还有排线连接到触摸板，小心点拆掉。
然后把X201的指纹模块换到X200的腕托上（所有定位孔，安装螺丝位置都是一样的！多出触摸板的排线就贴在空的地方就好）。
再把这个装着X201指纹的 X200腕托装上X201机器上就大功告成。

再补几张图大家就明白了

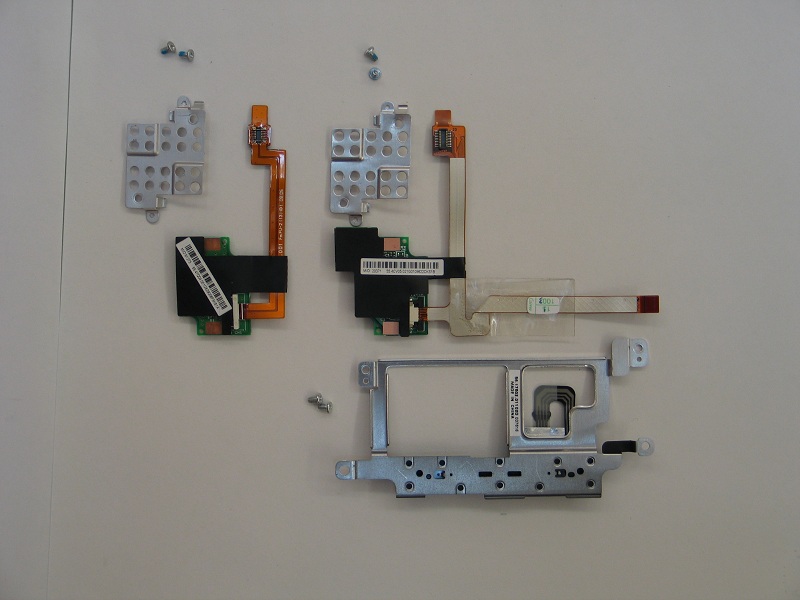

这是拆下来的X200指纹模块（左），X201指纹模块（右）

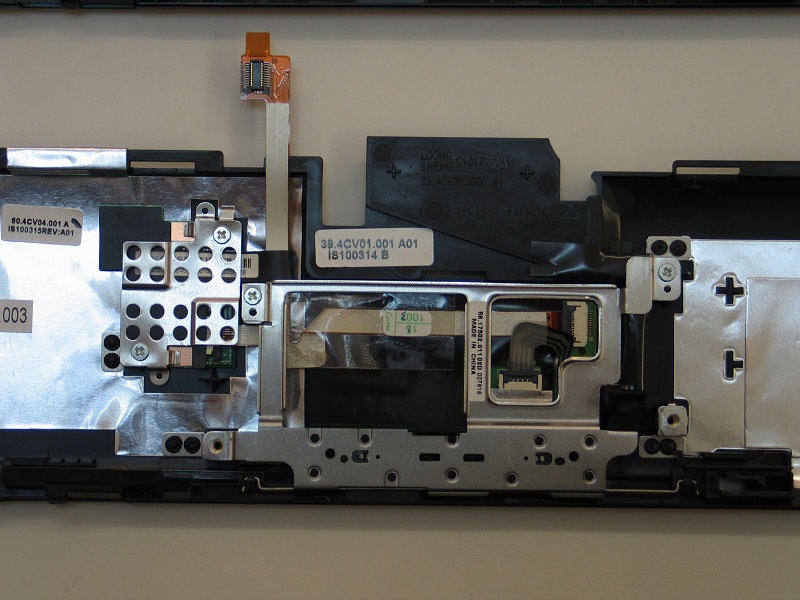

这个是X201带触摸板的腕托

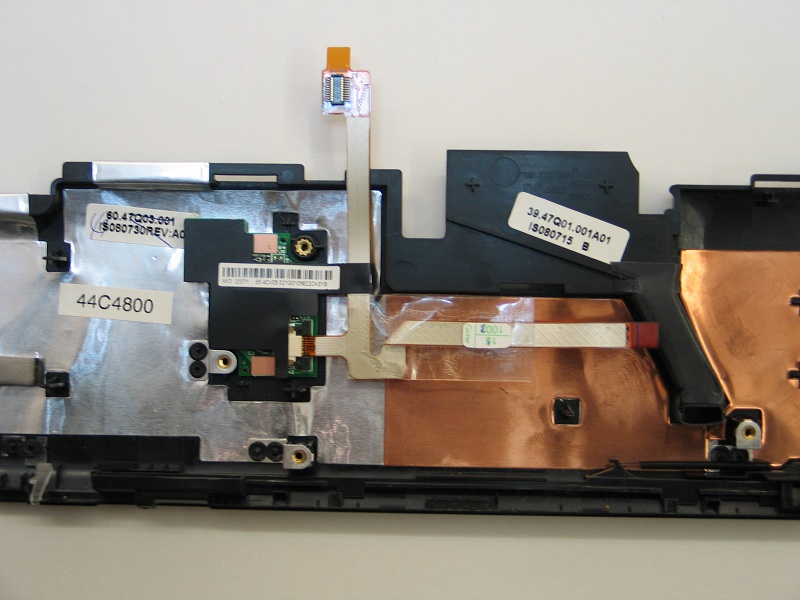

这个是拆除指纹后的X200腕托



这是将X201指纹模块装在X200腕托上的效果




另，X200用户如果想要触摸板，能反过来将X201腕托换上吗？
初步感觉是不太可能了，因为这块触摸板是走 PS2 口的，不像USB口的从主板上飞几根线就能搞定。
hwtcl - 2010/4/11 1:42:00
咋回事？今天看看。不一样很正常啊？
ukeey - 2010/4/11 9:49:00
什么意思？？？？？？？
bachy - 2010/4/11 10:16:00
掌托排线接口不同。qiqiji想给老机器换新x201带触摸板的掌托？
wfkim - 2010/4/11 10:24:00
心若在，梦就在，天地之间还有真爱。。。
等jiji的最新评测。。。俺更关注的是3G天线。。。
qiqiji - 2010/4/11 11:42:00
201 和 200 的掌托接口不同,不能互换. 因为双扬声器的问题D壳也要换.

X200 如果想要升级成X201,目前看来要换 主板,D壳,掌托,风扇,喇叭. 悲剧阿.
qiqiji - 2010/4/11 11:50:00
心若在，梦就在，天地之间还有真爱。。。
等jiji的最新评测。。。俺更关注的是3G天线。。。
wfkim 发表于 2010-4-11 10:24:00


手上这台 x201i 有红蓝天线和sim卡槽的.
gilwang - 2010/4/11 12:07:00
那么晚发帖 你可以的
jmh007 - 2010/4/11 12:14:00
该用户帖子内容已被屏蔽
qiqiji - 2010/4/11 12:55:00
哈哈哈,我真是天才,我已经搞定 x201 换上不带触摸板的x200 腕托了.
而且指纹是使用 X201的,所以指纹冷开机功能不受影响, 不需要做任何破坏性改动,就一把螺丝刀搞定.

换下来的X201带触摸板的腕托,也可以装在X200上,就只能用指纹功能,
触摸板要想用的话,必须飞线直接焊接到主板上..（破坏性DIY，要动电烙铁，会丧失保修）
ibabyblue - 2010/4/11 13:31:00
我还是觉得x系列不带触摸板比较合适，可能习惯了。
不知有没有不带触摸板，是固态硬盘的201？准备进一台。
wfkim - 2010/4/11 22:00:00
嗯，看了3张图，不解释，不提问。。
jmh007 - 2010/4/11 22:14:00
该用户帖子内容已被屏蔽
qiqiji - 2010/4/11 22:18:00
底座通用，联想没有出新的底座。

双显 我没测过 怎么会知道。。
hwtcl - 2010/4/11 22:32:00
直接PS算了，还搞得这么复杂。反正都是假贴膜。
jmh007 - 2010/4/11 22:48:00
该用户帖子内容已被屏蔽
qiqiji - 2010/4/11 22:49:00
直接PS算了，还搞得这么复杂。反正都是假贴膜。
hwtcl 发表于 2010-4-11 22:32:00


没明白你的意思。。

那个带碳纤维贴膜的腕托 是我自己X200的腕托。


算了，还是在顶楼注解一下吧，不然没几个人明白。。
qiqiji - 2010/4/11 23:00:00
我还是觉得x系列不带触摸板比较合适，可能习惯了。
不知有没有不带触摸板，是固态硬盘的201？准备进一台。
ibabyblue 发表于 2010-4-11 13:31:00


暂时不会有。没看到类似配置。一定要原配如此只有官网定制（如日本、美国、加拿大）


但是建议还是买常规港行。固态硬盘ThinkPad原配都是三星或东芝，你自己买可以买intel的岂不快哉。至于不要触摸板，我可以帮你搞。（不影响保修）
jmh007 - 2010/4/11 23:56:00
该用户帖子内容已被屏蔽
qiqiji - 2010/4/12 0:15:00
X201的SSD是2.5的还是1.8的？
jmh007 发表于 2010-4-11 23:56:00


很可能是1.8的+适配器

没见过 ThinkPad用过2.5的SSD。

以往X200，T400 如果原配SSD话，实际上就是X301/T400s上标配的1.8寸SSD，三星的MLC，带了原装转2.5的托架。
jmh007 - 2010/4/12 9:30:00
该用户帖子内容已被屏蔽
gilwang - 2010/4/12 9:51:00
410不就用的2.5的SSD
qiqiji - 2010/4/12 9:53:00
[quote][quote]X201的SSD是2.5的还是1.8的？
jmh007 发表于 2010-4-11 23:56:00[img]http://www.nbuser.com/images/common/back......
jmh007 发表于 2010-4-12 9:30:00[url=http://www.nbuser.com/showtopic-194854-2.aspx#1644636]


是
qiqiji - 2010/4/12 9:54:00
410不就用的2.5的SSD
gilwang 发表于 2010-4-12 9:51:00


你确定？ 官方出厂原配 SSD 的型号 肯定是 1.8转2.5的。

你自己买当然可以直接买2.5寸的。
gilwang - 2010/4/12 10:02:00
你不是帮我换过吗
jmh007 - 2010/4/12 10:44:00
该用户帖子内容已被屏蔽
qiqiji - 2010/4/12 12:06:00
你不是帮我换过吗
gilwang 发表于 2010-4-12 10:02:00


说的是联想官方出厂原配SSD的型号！不是后来自己买SSD换的情况！
qiqiji - 2010/4/12 12:07:00
既然是转的，那。。。搭车收转换支架一副！
jmh007 发表于 2010-4-12 10:44:00


你何必啊，直接买2.5寸的换上就是了啊。
ibabyblue - 2010/4/12 12:16:00
以后会进带固态硬盘的吗？
qiqiji - 2010/4/12 12:31:00
可能不会有。前面我不是说了么，自己换更好的SSD 比原配那种好。
