好了，现在在电池的外壳上钻一个小孔（怎么钻？先用钉子确定位置，然后用自攻螺钉钻进去，再用烙铁将孔烫圆）。注意钻孔的位置，将电池放在相机里，然后找到引线出来的位置，作个记号。

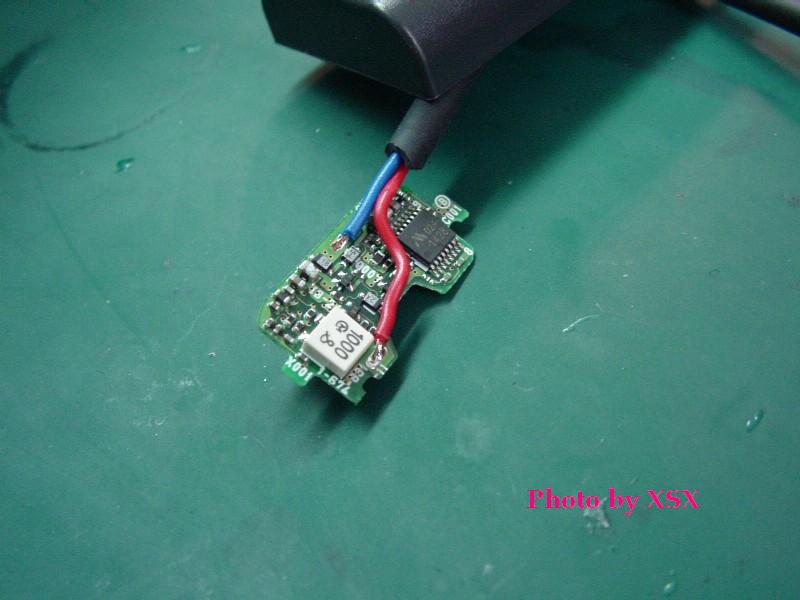

将导线穿过小孔，焊在电路板上。焊的时候注意正负极！图中红色的线为正极。

注意：因为我做的电池包是可以更换电芯的，所以需要在电路板上的电芯正负极上并一个16V，470μ电容（电容不宜过大，避免放电电流过大伤害电路板），使电芯在拔掉后仍然能保持一定的电压，否则保护电路的防过放电机制会自动切断输出，即使换上新电芯后，电池仍然不会有输出。实测这个电容只能保持5秒左右的电压，所以换电芯的时候速度一定要快，否则只有在充电器上充一下激活电池的保护电路。

如果你不想更换电芯就不用并这个电容。

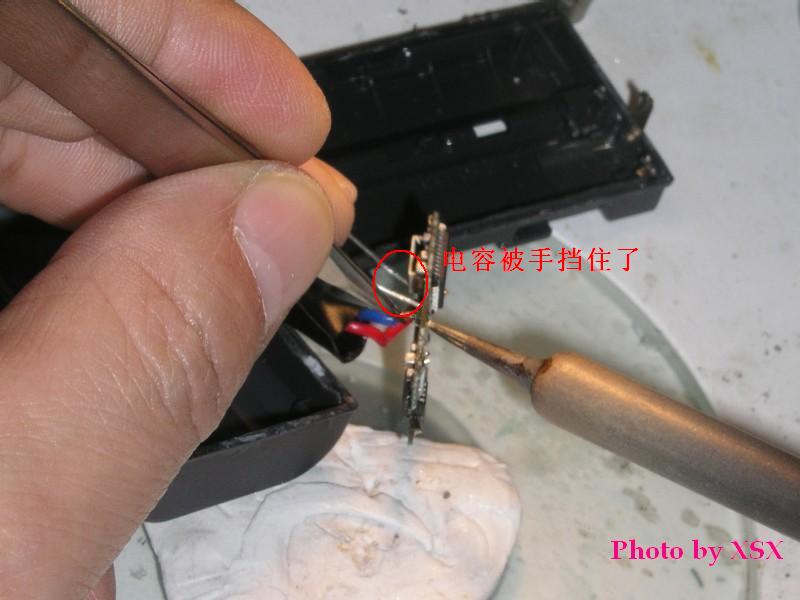

电容跟电芯的正负极并在一起。注意电解电容是有极性的。

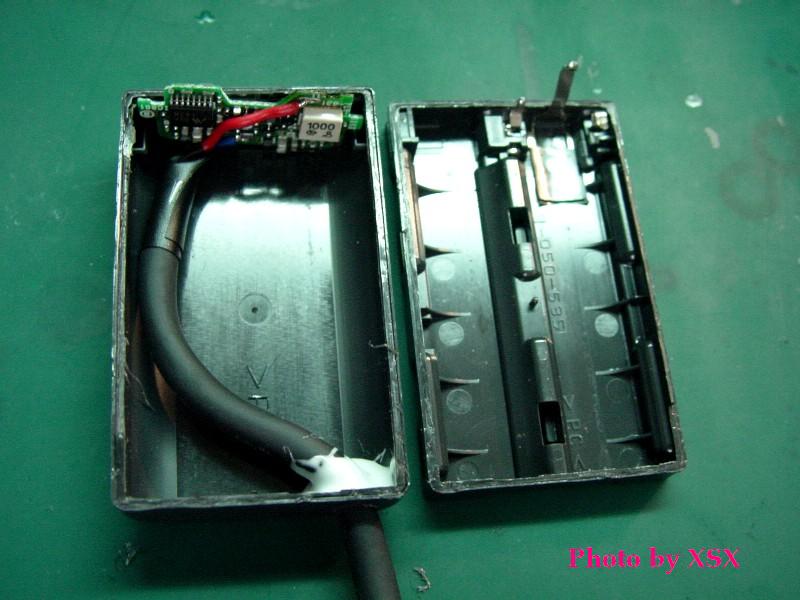

导线和电池壳用硅胶固定，避免拉扯时伤到电路板。

将线和电路板放到位并焊上电极

[ Last edited by xsx on 2003-11-6 at 03:09 AM ]

注意，上面的图上并没有电容，因为我的电容是后来发现问题后才焊上去的。
实际过程是：穿线->调整位置->焊上电极->抹硅胶固定->合上盖子

焊上电极的图参考前面第三张将电极焊下来的图。

[ Last edited by xsx on 2003-11-6 at 03:18 AM ]

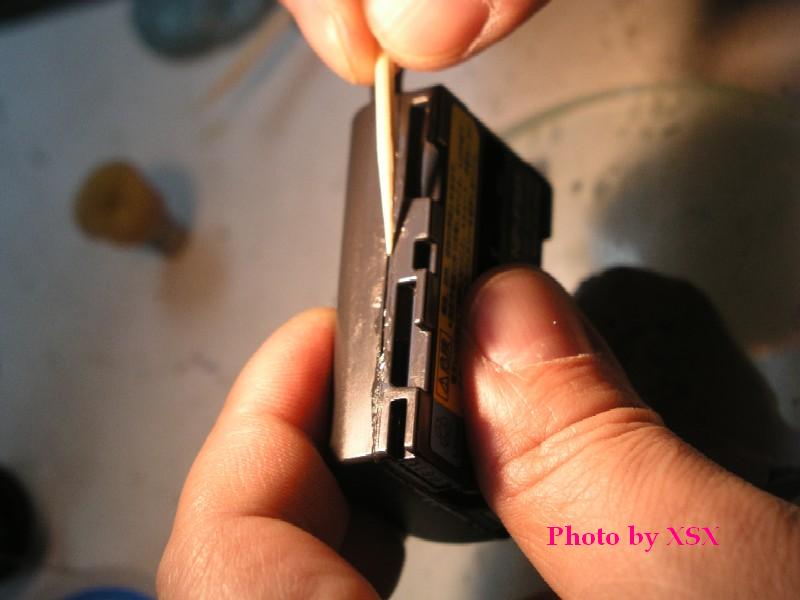

将电池重新粘好。我使用的是406速干胶，图为用牙签一点一点将胶水渗透进接缝里。使用速干胶不能先将胶水涂在粘接面上，然后压紧，因为胶水干得很快，等你涂完一圈后最先涂抹的胶水已经干了。

将电芯的接头跟电池接上。大功告成！6400mAh的FS11超级电池包！

刚做好的电池是没有输出的（因为锂电的过放电保护功能），放在充电器上充一下就有了。我使用的是全新的电芯，所以需要完全冲放电几次激活电芯。实测超级电池包可以在开LCD的情况下使用5小时以上！充满电相机显示使用时间308分钟。开LCD使用幻灯模式放电超过8小时！ 但是因为电池容量太大，使用AC-VF10完全充满电需要11小时。这个电池包体积小，重量轻，出去拍照的时候可以轻松的放进口袋里，这下外出拍照再也不用担心电力不够了。。。。。。是不是该考虑买个128M的MS了呢

==完==
