[原创]D.I.Y.超级SONY NP-FS11外挂电池包

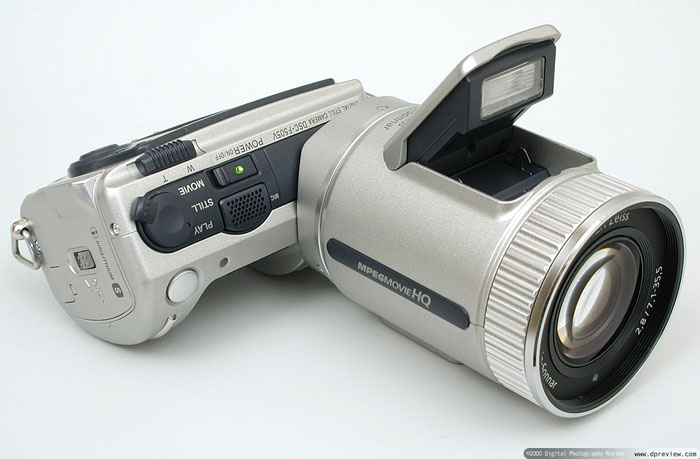

SONY的第一代小钢炮DSC-F505以出色的蔡司镜头，5倍光学变焦，前卫的旋转镜头设计，鲜艳的色彩表现得到了很多朋友的喜欢。

[ Last edited by xsx on 2003-11-6 at 03:41 AM ]

(2003/11/6 1:34:16 上传)

EXIF信息


分享 转发
还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
2#
t T
发表于 2003-11-06 01:37 |只看楼主
但是F505有个最大的弱点就是电池。原配的NP-FS11智慧型锂电只有3.6V，1140mAH的电量，几年用下来，我的电池只能支持不到半小时的使用时间，因此决定自己更换电芯，制作一个超级电池。本文同时也给准备自己为笔记本电池更换电芯的朋友做参考。
还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
3#
t T
发表于 2003-11-06 01:42 |只看楼主
在DIY电池之前介绍一下锂离子电池的冲放电特性。标准的锂离子电池的电芯是3.6V，充满电为4.2V，最低电压一般为3.3V，如果过冲或过放将严重影响电芯的寿命，所以锂电必须有保护电路防止电池过冲或过放。好在绝大部分锂电都内置了保护电路，我们要做的仅仅是把电芯更换掉就行了。
还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
4#
t T
发表于 2003-11-06 01:44 |只看楼主

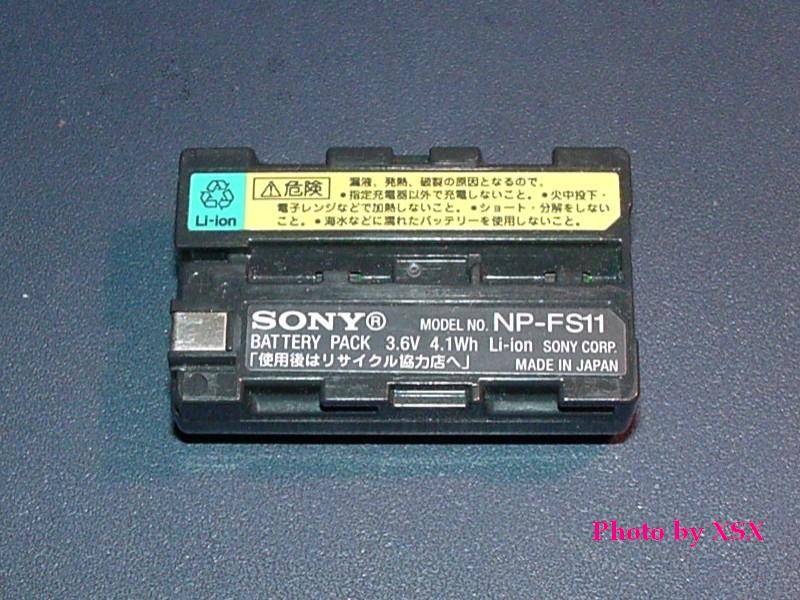

首先我们需要一块电芯已经老化了的FS11。我这块电池在开闪光灯，LCD的情况下只拍7张照片就报告电池没电，拍到11张时自动关机，电芯已经严重老化。

(2003/11/6 1:43:36 上传)


还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
5#
t T
发表于 2003-11-06 01:49 |只看楼主
首先需要用刀片小心将电池刨开。注意，刀片一定要锋利，从没有电极的那面开始下刀，手一定要慢一定要稳，避免用力过大损害里面的电路板。先刨开一个角，然后慢慢沿着缝切开。电池打开后用烙铁小心将电极烫下来。

注意：必须使用防静电烙铁，如果没有可以将烙铁烧热后把电源拔下。如果条件允许最好使用恒温烙铁。

(2003/11/6 1:48:46 上传)


还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
6#
t T
发表于 2003-11-06 01:52 |只看楼主
PS：拍这些照片历时N天，又使用了不同的相机，所以图片效果参次不齐，大伙儿就凑合着看吧。
还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
7#
t T
发表于 2003-11-06 01:54 |只看楼主

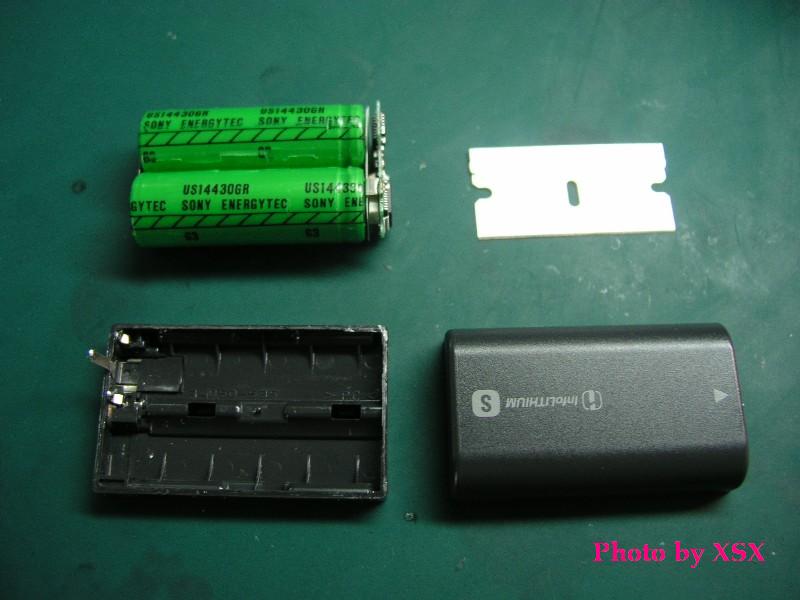

烫下来的电池就是这个死样子。右上的是我用的进口刀片，异常锋利！

(2003/11/6 1:53:37 上传)


还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
8#
t T
发表于 2003-11-06 01:57 |只看楼主

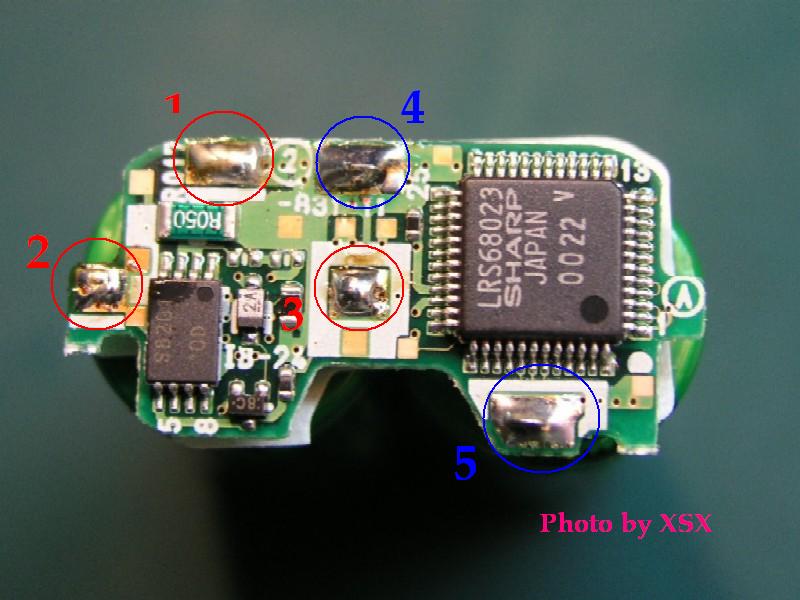

电路板是直接焊在电池上，图中焊点1，2，3是电池的电极，蓝色的焊点4，5是电芯的电极

(2003/11/6 1:56:50 上传)


还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
9#
t T
发表于 2003-11-06 02:00 |只看楼主
1。电池信号
2。电池负极(-)
3。电池正极(+)
4。电芯负极(-)
5。电芯正极(+)
还是ThinkPad最ThinkPad啊
TOP
xsx
头像

  • 资深会员
  • 1977-7-9
  • 5591
  • 6128
  • 2003-02-16
10#
t T
发表于 2003-11-06 02:03 |只看楼主
用烙铁烫4，5将电路板和电芯分离。由于这两点是电芯的正负极，所以烙铁焊的时间一定不能过长，防止电芯过热发生危险。
